폭넓은 방수 옵션
IPX5, IPX7, IPX8, IP68 등 사용 환경에 맞는 다양한 방수 등급 구성
Waterproof USB Type-C Connector
방수 USB Type-C 커넥터 라인업
IPX5부터 IP68까지, USB 2.0부터 USB4까지. 다양한 설계 조건과 사용 환경에 대응하는 16핀·24핀 방수 USB Type-C 커넥터를 제공합니다.
모바일 기기, 산업 장비, 야외 전자기기, 충전 및 서비스 포트 등 다양한 응용 환경에 맞춰 선택할 수 있도록 핀수, 전송속도, 방수등급, 장착 방식별 포트폴리오를 구성했습니다.
- IPX5 / IPX7 / IPX8 / IP68
- USB 2.0 / USB 3.0 / USB4
- 16핀 / 24핀
- 최대 5A
- SMT / DIT + SMT
2개
라인업 그룹
IPX5~IP68
방수등급 옵션
USB4
최대 40G 대응
5A
주요 정격전류
Why This Lineup
다양한 방수 성능과 전송 사양을 한 번에
방수 USB Type-C 커넥터는 단순히 포트 형태만 맞는다고 선택할 수 있는 부품이 아닙니다. 실제 설계에서는 데이터 전송속도, 정격전류, 방수등급, 장착 방식, 사용 환경을 함께 고려해야 합니다.
다양한 데이터 성능
USB 2.0(480M)부터 USB 3.0(5G), USB4(40G)까지 선택 가능
설계 유연성
16핀/24핀, 단열 SMT/이열 SMT/DIT+SMT 등 다양한 구조 지원
전원 대응
주요 모델 최대 5A 정격전류 지원, 일부 3A 사양 선택 가능
Portfolio
제품 라인업
범용형 16핀 제품군과 고성능 24핀 제품군으로 구분하여 설계 목적에 맞는 선택이 가능하도록 구성했습니다.

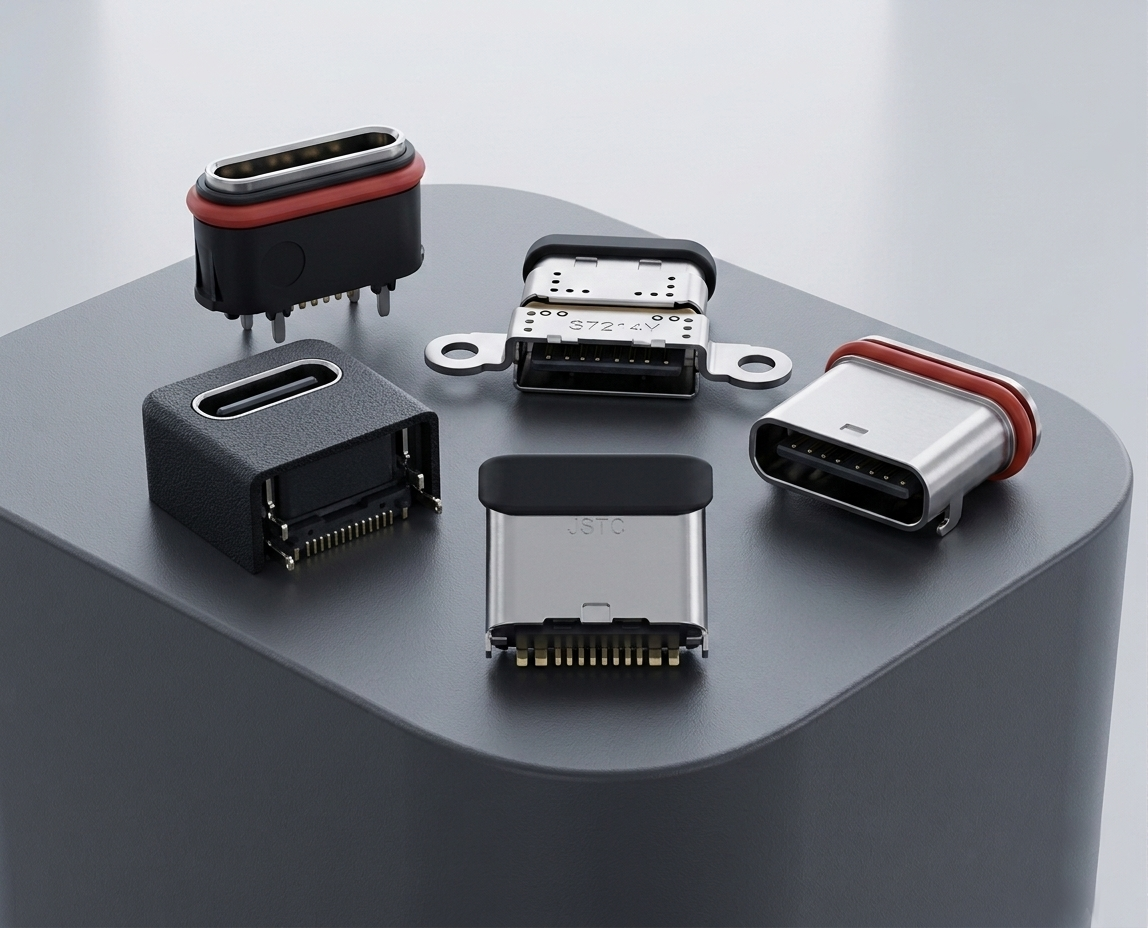

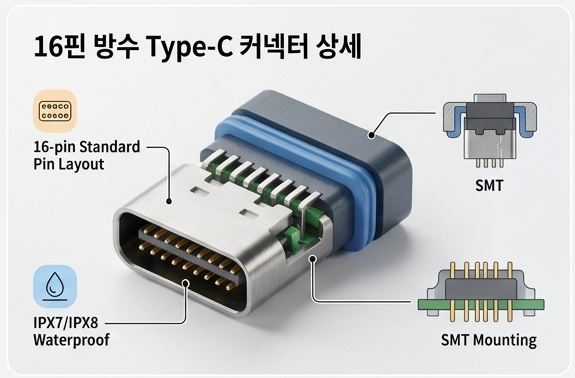

16핀 라인업
USB 2.0 기반의 안정적인 데이터 전송과 최대 5A 전류 대응을 중심으로 구성된 범용형 방수 USB Type-C 라인업입니다. IPX5, IPX7, IPX8 옵션을 제공하며 다양한 전자기기 및 공간 제약형 설계에 적합합니다.
- 16핀
- USB 2.0 (480M)
- IPX5 / IPX7 / IPX8
- 최대 5A
- 단열 SMT / 이열 SMT

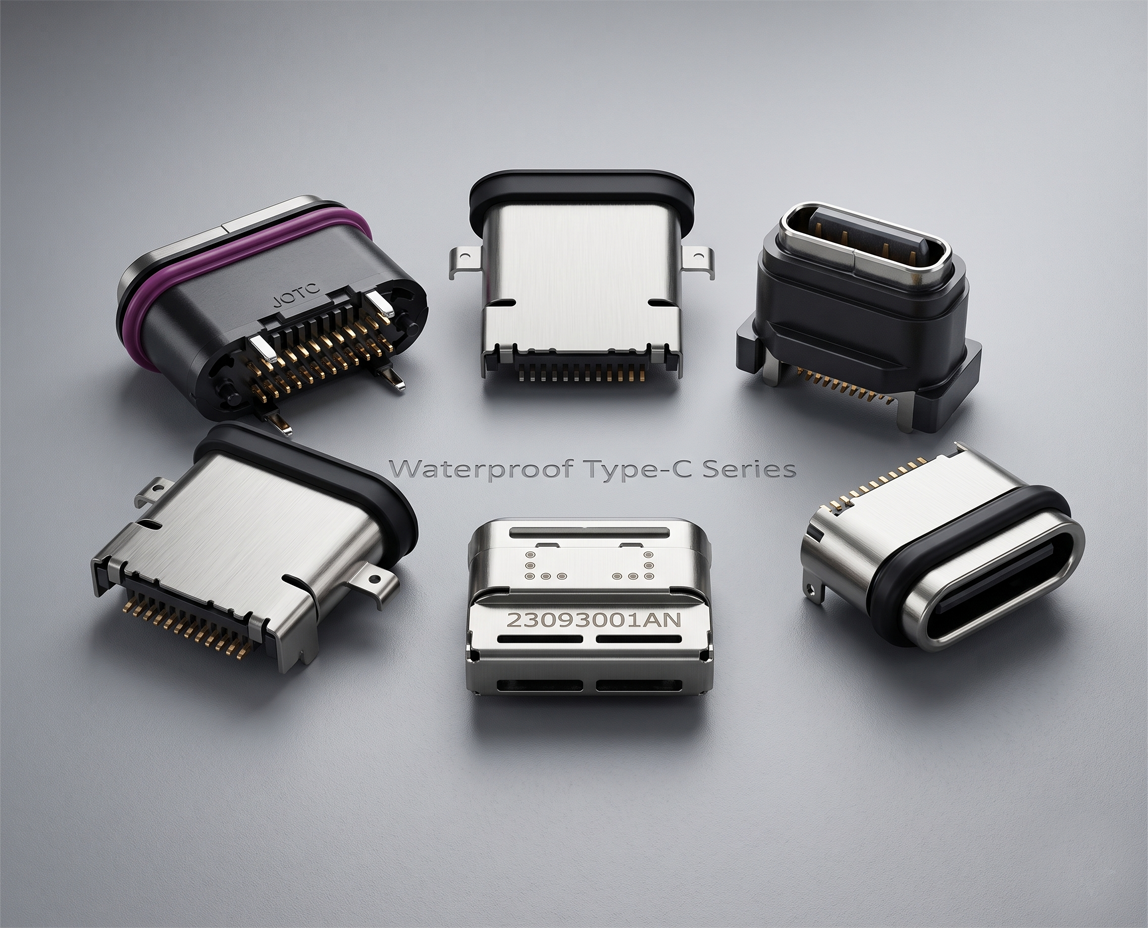

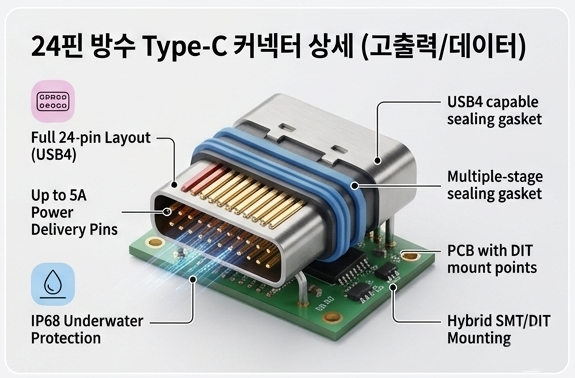

24핀 라인업
고속 데이터 전송과 강화된 방수 성능이 필요한 설계를 위한 고사양 제품군입니다. USB 2.0 제품은 물론 USB 3.0(5G), USB4(40G) 대응 모델까지 포함되어 있으며, IPX7, IPX8, IP68 등급 옵션을 제공합니다.
- 24핀
- USB 2.0 / USB 3.0 / USB4
- IPX7 / IPX8 / IP68
- 최대 5A
- 이열 SMT / DIT + SMT
Selection Guide
어떤 제품을 선택해야 할까요
제품 선정 시에는 단순히 USB Type-C 형태만 확인하는 것이 아니라,실제 사용 환경과 목표 사양을 기준으로 검토하는 것이 중요합니다.
| 선택 조건 | 16핀 라인업 | 24핀 라인업 |
|---|---|---|
| 기본 충전 / 저속 데이터 | 적합 | 적합 |
| USB 3.0 이상 고속 전송 | 제한적 | 적합 |
| USB4 대응 | 비추천 | 적합 |
| 범용 제품 설계 | 적합 | 보통 |
| 고사양 제품 설계 | 보통 | 적합 |
| 강화된 방수 성능 요구 | 일부 가능 | 적합 |
Applications
적용 분야
방수 USB Type-C 커넥터는 데이터와 전원을 동시에 다루면서도 습기, 오염, 외부 환경 대응이 필요한 제품에 적합합니다.
모바일 주변기기
스마트폰, 태블릿, 휴대용 액세서리 등 소형 기기 설계에 적합
방수 오디오 기기
방수 스피커, 이어폰, 헤드셋 등 생활 방수 제품군 적용 가능

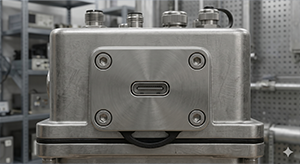

산업용 제어 장비
산업 현장의 컨트롤러, 점검 포트, 유지보수용 인터페이스

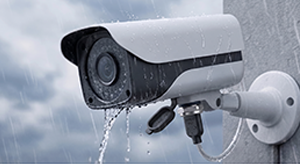

감시카메라 / 옥외 장비
야외 설치형 장비의 전원 및 데이터 인터페이스 구성

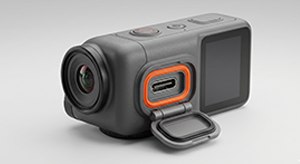

액션캠 / 웨어러블
휴대성과 환경 저항성이 함께 필요한 소형 고성능 기기
충전 도크 / 서비스 포트
충전, 테스트, 진단, 펌웨어 업데이트용 포트 구성에 활용

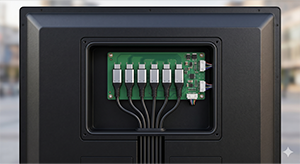

옥외형 디스플레이
외부 환경 노출 가능성이 있는 모니터 및 표시 장치
고속 데이터 인터페이스
USB 3.0 및 USB4 대응이 필요한 고사양 제품군
Reliability
방수 성능은 구조와 설계 조건까지 함께 봐야 합니다
방수 커넥터의 성능은 단순히 부품 단독 스펙만으로 결정되지 않습니다. 실제로는 장착 구조, 패널 인터페이스, 가스켓 또는 실링 조건, 케이블 방향, 사용 빈도 등 설치 조건에 따라 성능 차이가 발생할 수 있습니다.
- 장착 구조와 패널 인터페이스 검토
- 실링 구조 및 가스켓 조건 확인
- 목표 전송속도와 전류 용량 검토
- 사용 빈도 및 환경 조건 반영
제품 선정 체크 포인트
1. 필요한 데이터 속도 확인 (USB 2.0 / 3.0 / 4.0)
2. 요구 방수등급 확인 (IPX5 / IPX7 / IPX8 / IP68)
3. 설계 구조 검토 (16핀 / 24핀, SMT / DIT+SMT)
4. 적용 환경 기반 최종 모델 선정
Product List
제품 사양 보기
핀수, 장착 방식, 정격전류, 방수등급, 데이터 전송속도 기준으로 제품 라인업을 확인하실 수 있습니다.
UCA11-1600B2ANL-H03
16핀- 단자배치단열 SMT
- 정격전류5A
- 방수등급IPX5
- 데이터속도USB 2.0 (480M)
70500Z16-URAA3-HF-01
16핀- 단자배치이열 SMT
- 정격전류5A
- 방수등급IPX8
- 데이터속도USB 2.0 (480M)
UC-FB696SR-BCLAF03
16핀- 단자배치단열 SMT
- 정격전류3A
- 방수등급IPX5
- 데이터속도USB 2.0 (480M)
UCA11-1600B2ANL-H01
16핀- 단자배치단열 SMT
- 정격전류5A
- 방수등급IPX7
- 데이터속도USB 2.0 (480M)
UCA17-16BB05AYL-H
16핀- 단자배치이열 SMT
- 정격전류5A
- 방수등급IPX7
- 데이터속도USB 2.0 (480M)
70500Z24-FRAA3-HF-03
24핀- 단자배치이열 SMT
- 정격전류5A
- 방수등급IPX7
- 데이터속도USB 2.0 (480M)
70500WV-224A-OGR12
24핀- 단자배치이열 SMT
- 정격전류5A
- 방수등급IPX7
- 데이터속도USB 2.0 (480M)
70500Z24-FRAB3-HF-01
24핀- 단자배치DIT + SMT
- 정격전류5A
- 방수등급IPX7
- 데이터속도USB 3.0 (5G)
70500Z24-FRAA3-HF-Z1
24핀- 단자배치이열 SMT
- 정격전류5A
- 방수등급IPX8
- 데이터속도USB 4.0 (40G)
UCB14-24BB07ANL-H
24핀- 단자배치이열 SMT
- 정격전류5A
- 방수등급IP68
- 데이터속도USB 2.0 (480M)
UCB56-24BB02ANL-R
24핀- 단자배치이열 SMT
- 정격전류5A
- 방수등급IPX8
- 데이터속도USB 2.0 (480M)
Contact
적합한 모델이 궁금하신가요?
사용 환경, 목표 데이터 속도, 방수등급, 장착 방식 조건을 알려주시면 적합한 방수 USB Type-C 모델을 추천해드립니다.(담당자이메일 : jh.an@gfckr.com / eh.kim@gfckr.com)
